オーダー製品採寸方法

浴そう内すのこ(メジャー採寸)

用意する道具

STEP1スケッチ図の作成

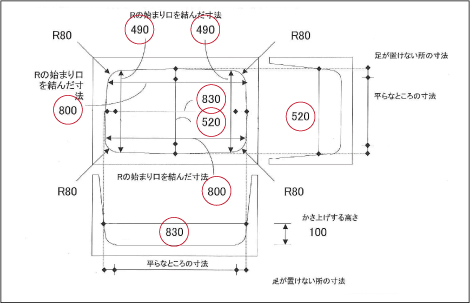

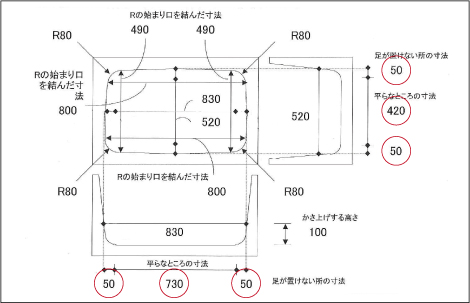

ノートにスケッチ図を描きます。

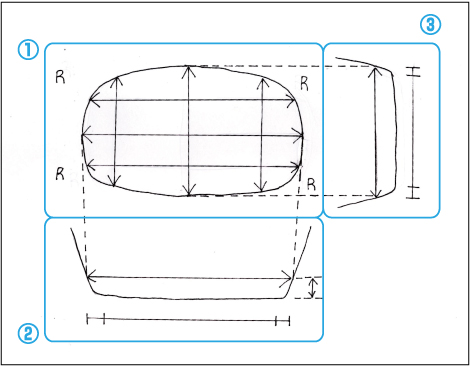

スケッチ図は①浴そうを上から見た図 ②浴そうの間口の断面図 ③浴そうの奥行きの断面図の3方向を描きます。

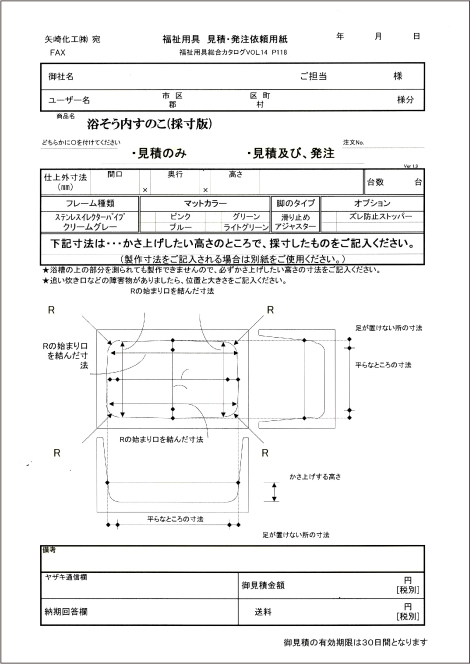

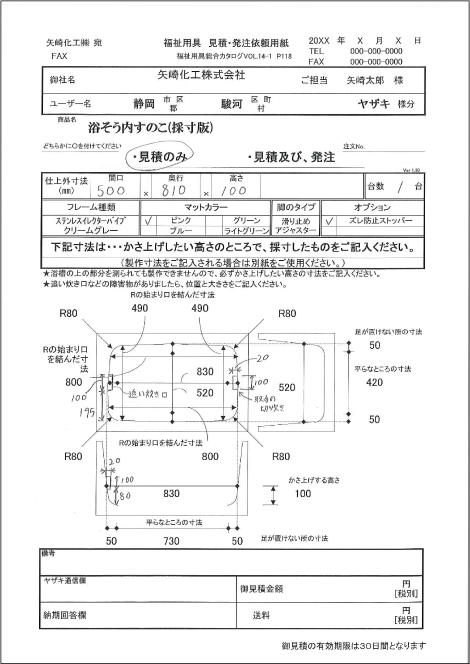

見積発注依頼用紙(採寸版)を使用するとスケッチ図を描く手間を省けます。

見積発注依頼用紙はこちら>>>

STEP2高さを決める

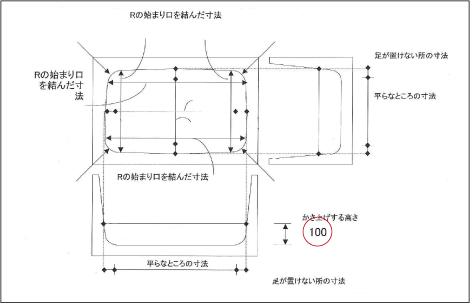

浴そう内すのこの高さを決めます。

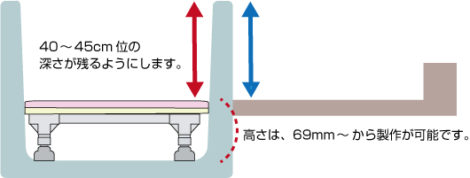

洗い場と浴そう内の高低差がなくなるほど出入りが容易になりますが、浴そう内をかさ上げし過ぎると湯船が浅くなってしまいます。

一般的には40~45cmくらいの深さが残るように作ることが多いです。

浴そう内すのこは高さ69mmから製作が可能となります。

今回の例では100mmとして進めます。

STEP3コーナーのR(カーブ)を測る

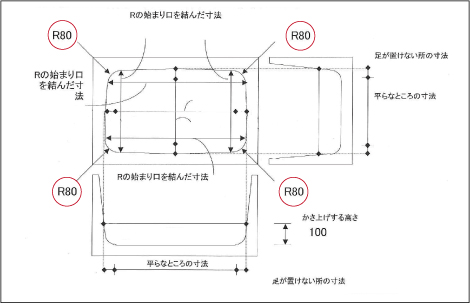

製作したい高さでのコーナーのRを測定します。

Rが始まる部分に直線の物(メジャー、ノートなど)をあて、同じRの終わる部分にメジャーをあてます。
直線の物とメジャーが直角に交差(直交)するようにし、それぞれが同じ長さになった寸法をRの大きさとします。
浴そうによってコーナーの寸法が異なる場合がありますので、全てのコーナーの寸法を測ります。

浴そうが桧やタイルでできており、長方形の形状でコーナーが直角の場合はR0と記載してください。

Rが始まる部分にマーカー(マスキングテープなど)をつけると測りやすくなります。

今回はメジャーを2個使って測定をしたところ、80mmのところで直交していますので、R80となります。

STEP4間口・奥行を測る

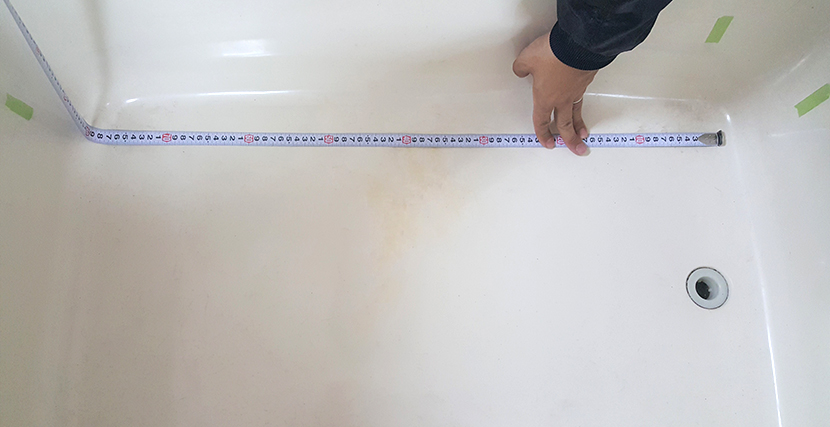

製作したい高さで間口・奥行を測ります。

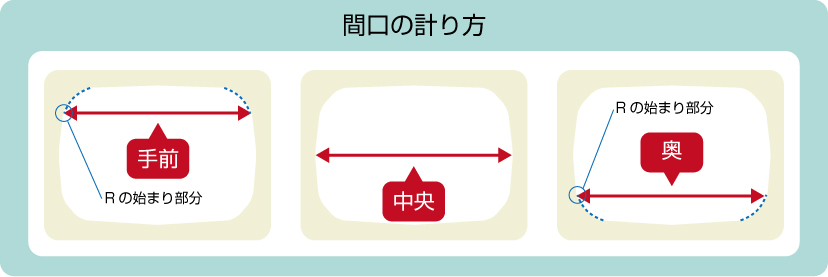

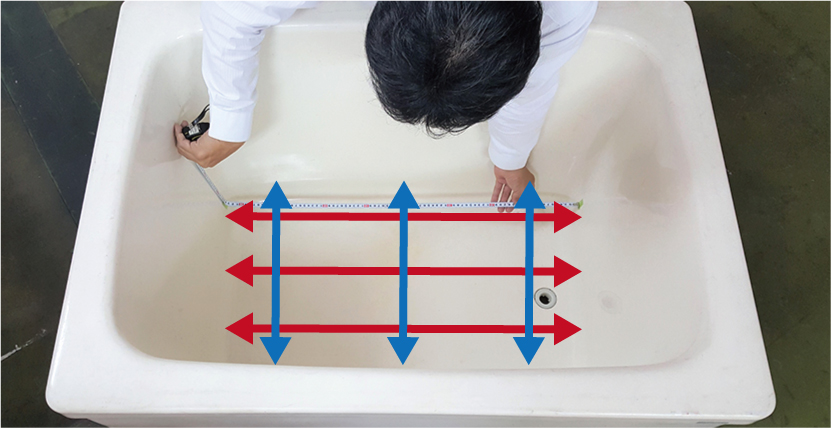

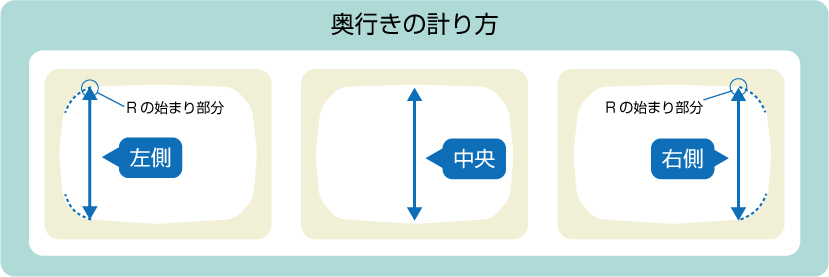

浴そうは中央部分が広がっていることが多いため、間口・奥行ともに壁側の2箇所と中央の3箇所、計6箇所を測ってください。
それぞれの壁側の4箇所についてはコーナーのRが始まるところを測ります。



注意

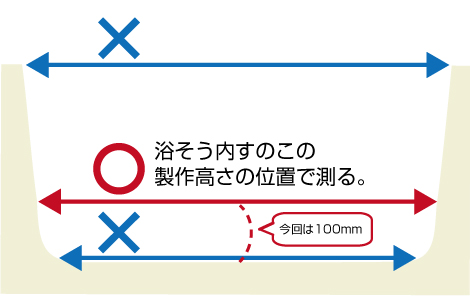

間口・奥行きの測定は、必ず製作をしたい高さの位置で測ってください。

計測をしたらスケッチ図に書き込みます。

STEP5浴そう底面の平らな部分を測る

浴そうの底面の平らな部分(脚を立てることができる部分)の寸法を測ります。

底面の壁側(一番狭い箇所)にメジャーを当て、平らな部分の寸法を測ります。

平らな部分を測ったら、間口と奥行の差から脚を置けない所の寸法を出します。

STEP6障害物の確認

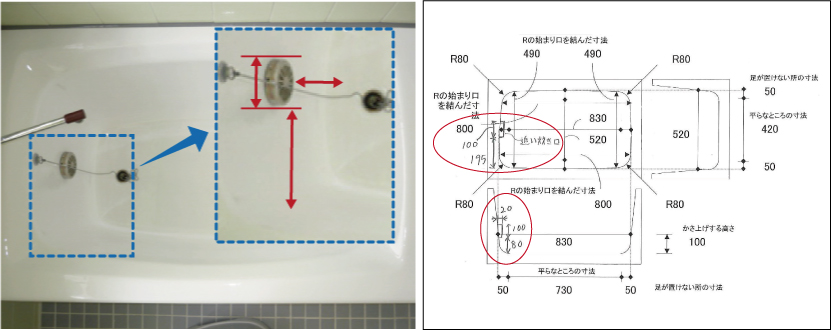

障害物(浴そう内すのこに干渉するもの)の位置や大きさを測ります。
例:お湯のたき口や排水口など

※たき口がある場合、追いだきを利用するかどうか確認をしてください。
 追いだきを利用する場合は、浴そう内すのこを入れた状態では行わないように注意喚起をお願いします。
 (製品の耐熱温度が50℃の為、変形等のおそれがあります。)

STEP7オプションや追加加工の確認

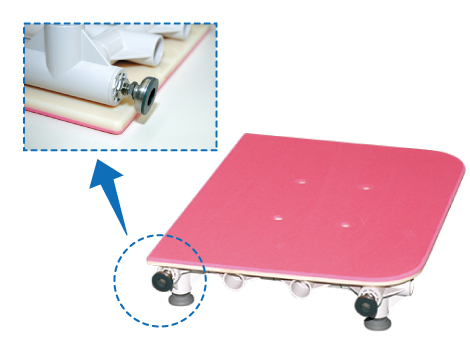

オプション(ズレ防止ストッパー)や追加加工の有無を確認します。

ポイント①

浴そうの側面にズレ防止ストッパーをつけることで設置位置を安定させることができます。

ポイント②

切り欠きを作ることで取り出しやすくすることができます。

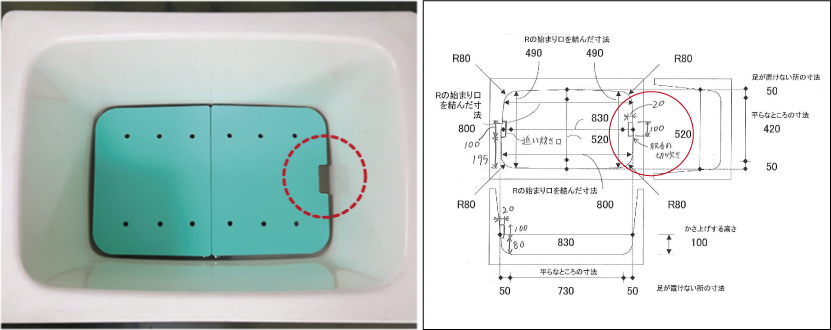

取手の切り欠きを追加する場合は、つけたい場所にサイズを記載してください。

STEP8採寸・記載内容確認

最後にすべての情報が記載されているか
ご確認ください。

●間口・奥行の寸法
●コーナーのRの大きさ
●平らな(脚が置けない)ところの寸法
●障害物の位置・大きさ
●ズレ防止ストッパーの有無
●マットカラー
●物件名(○○市 ○○様分など)

よろしければ以上の資料を
弊社担当支店までFAX等でお送りください。

写真を合わせて送っていただくとより安心です。

※仕上外寸法については実際に採寸した寸法からクリアランスをとった寸法の内、大きい数値をご記入ください。(クリアランス目安-20mm)
